ディスプレイオーディオ用 外部入力アダプター
TOYOTAディスプレイオーディオとは
2019年9月に発売されたカローラを皮切りにカムリ、C-HR、グランエースと続々とトヨタ車に標準採用されている次世代デッキです。従来のディーラーオプションナビとの大きな違いは外部入力機能がない事です。外部入力機能がないのでiPhoneミラーリングでYouTubeを視聴したり、FireTVを使って動画配信サービスを視聴することができません。
特徴
トヨタ ディスプレイオーディオ付+純正CD/DVDデッキ装着車に映像入力できる！
ビートソニックが開発した外部入力アダプターを使うことによって、ディスプレイオーディオに映像と音声の入力が可能になります。これにより不可能だと思われてきたiPhoneをつないでのミラーリングやFireTVをつないでの動画配信サービスの視聴が可能になります！
※スマートフォンやアプリにより視聴できない場合があります。
※HDMI出力機器を接続するためにはIF36が必要となります。
純正CD/DVDデッキと併用可能です！
AVX04では追加された映像入力機能と、純正CD/DVDとの併用が可能になりました。追加された映像入力機能と純正CD/DVDの切替えは、AVX04の付属のボタンで切替え可能です。
切替え時の不快な切替ノイズを低減する音声ミュート回路内蔵。
※AVX04で入力したソースは、純正DVD再生中のみ外部入力映像が出力されます。
ソース切替保持機能搭載
エンジンON時に、前回エンジンOFF時に選択されていた映像ソース(純正DVDまたは外部入力映像)で起動します。
純正リアモニターにも出力可能！
AVX04で入力された映像ソースは純正リアモニターでも楽しむことができます。

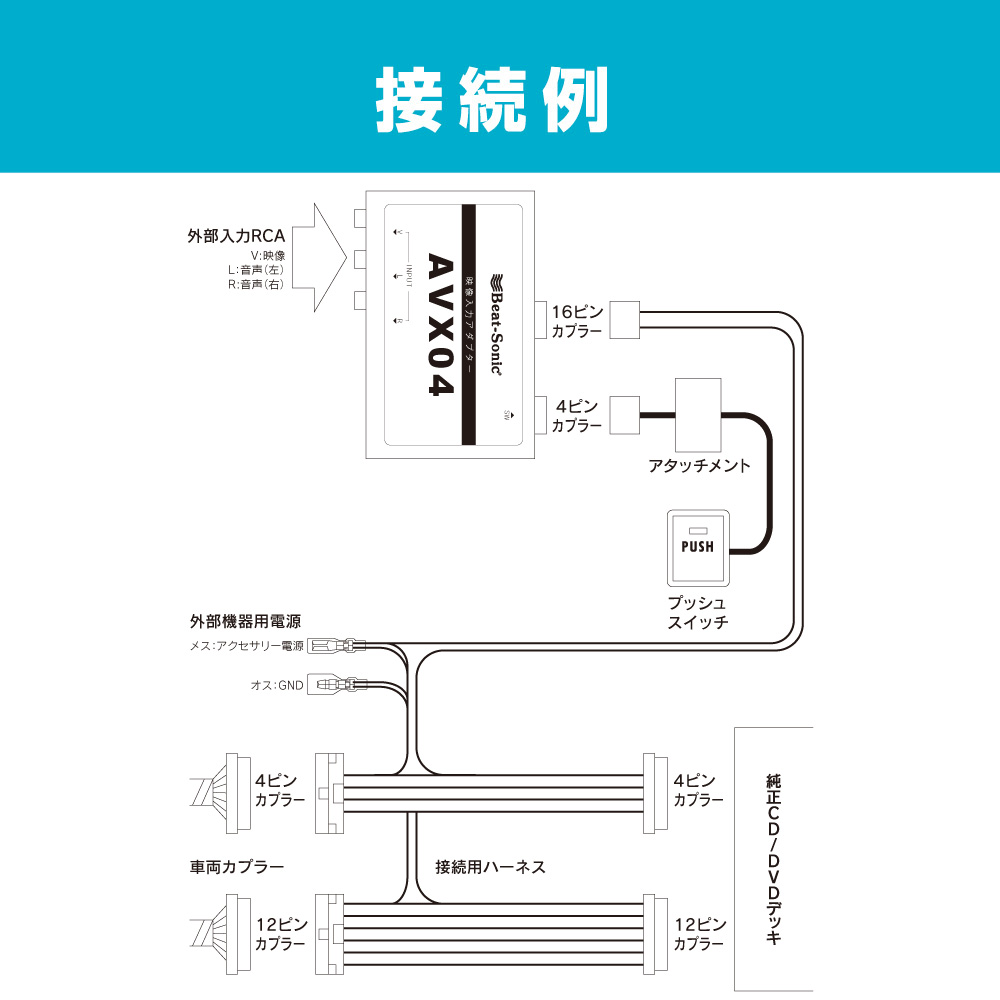

車両への接続はカプラーオン！
配線加工がいらないカプラー接続なので簡単に純正の状態に戻せます。
当製品のみでiPhoneミラーリングや動画配信サービスを視聴できるようにはなりません。映像変換器やミラーリングキットと合わせてご利用ください。
- iPhoneミラーリングをする場合・・・IF36をご準備ください。
- アマゾンFireTVを映す場合・・・アマゾンFireTVの他にIF36をご準備ください。
AVX04で入力したソースの視聴方法
AVX04で入力したソースは、純正DVD再生中のみ外部入力映像が出力されます。
外部入力映像を視聴する場合でもDVDディスクを入れ
「再生」状態にしてください。DVDディスクを「停止」または「一時停止」しているときは、映像や音声が出力されません。
走行中の視聴について
同乗者のために、走行中に映像を視聴する場合は、ナビが走行中に視聴制限する機能を解除する必要があります。 以下のビートソニック製テレビコントローラー(STN7228もしくはTVK-72)をお使いいただくことで、走行中の映像視聴ができるようになります。
接続例
下記のボタンから選択してください。

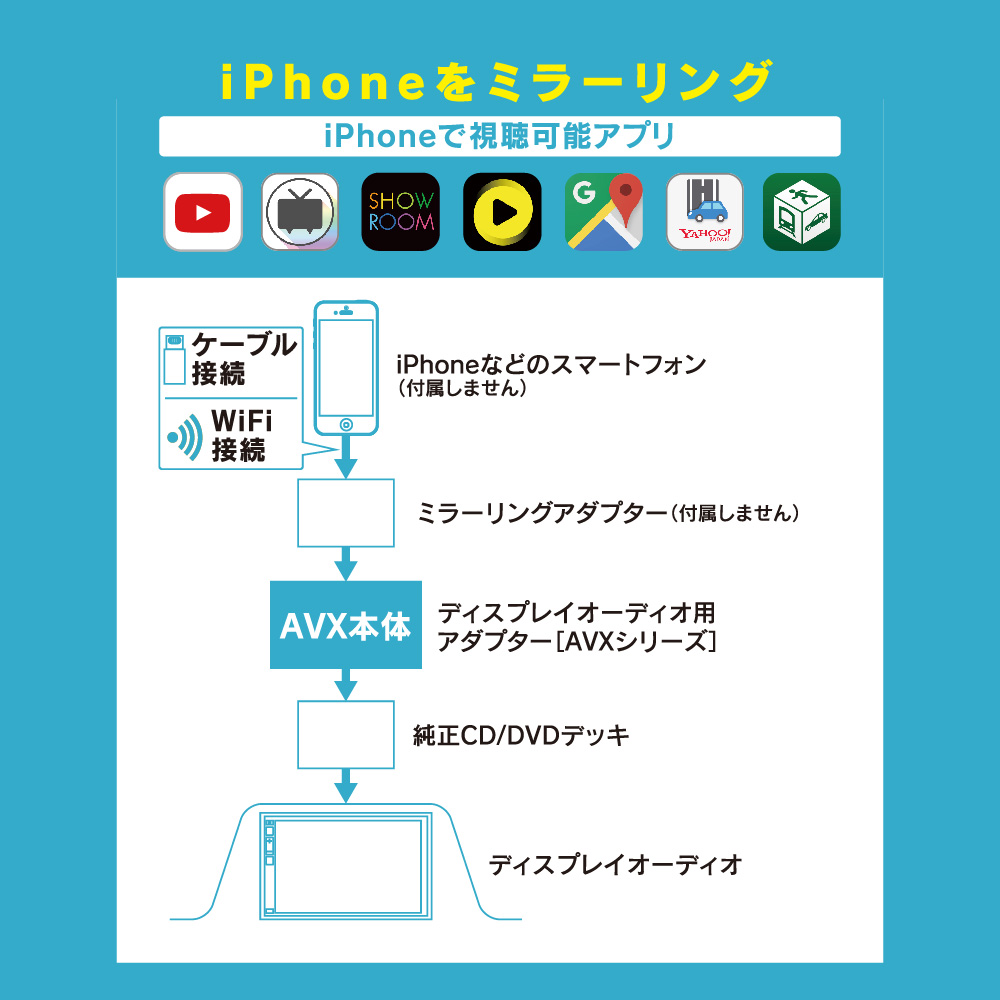

iPhoneをつなぐ場合
上記接続で使用する製品
| メーカー | 製品 | 型番 | 数量 | |
|---|---|---|---|---|
| ビートソニック | 外部入力アダプター | AVX04 | 1 | |
| ビートソニック | インターフェースアダプター | IF36 | 1 | 製品詳細 |
| ビートソニック | HDMIケーブル(2m) | HDC2A | 1 | 製品詳細 |
| ビートソニック | オススメテレビコントローラー (ステアリングスイッチタイプ) ※１ |
STN7228 | 1 | 製品詳細 |
| ビートソニック | オススメUSB/HDMI延長ケーブルシリーズ ※2 |
- | 1 | 製品詳細 |
| アップル | Lightning-Digital AVアダプタ | - | 1 | 別途ご用意ください |
| アップル | Lightning-USBケーブル | - | 1 | 別途ご用意ください |
| アップル | iPhoneもしくはiPad | - | 1 | 別途ご用意ください |
- ※1：
- テレビコントローラーはSTN7228もしくはTVK-72(またはその両方)が適合します。
- ※2：
- スペアスイッチホールに取付けの場合のみ必要
- 必ず空いているスペアスイッチホールがあることをご確認ください。
上記接続での注意事項
- 使用するアプリケーションによっては、外部出力に対応していないものがあります。

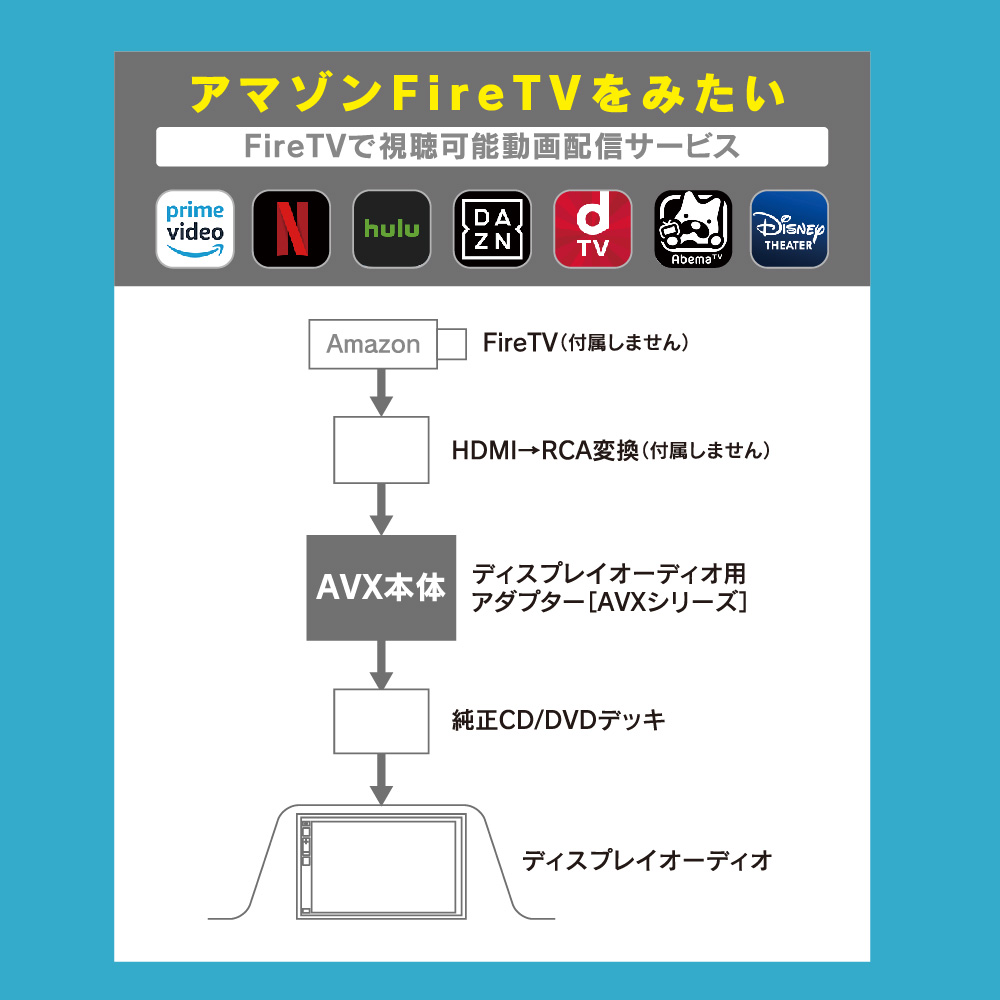

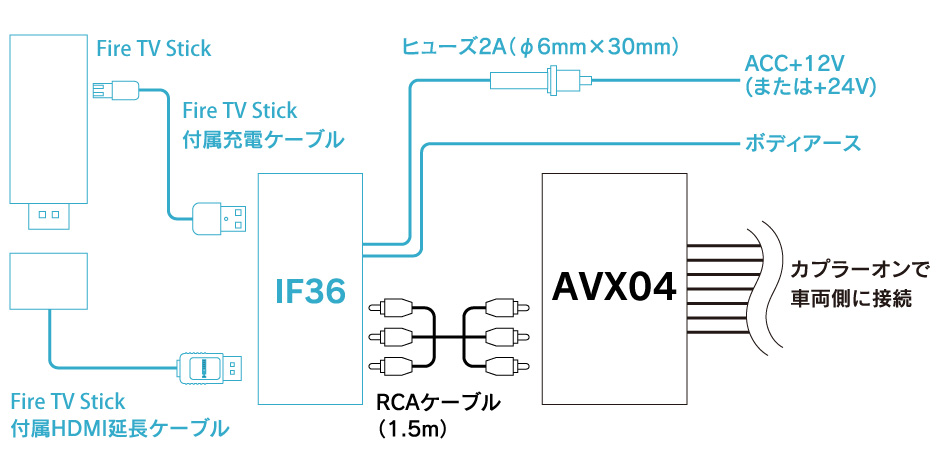

Amazon Fire TV をつなぐ場合
上記接続で使用する製品
| メーカー | 製品 | 型番 | 数量 | |
|---|---|---|---|---|
| ビートソニック | 外部入力アダプター | AVX04 | 1 | |
| ビートソニック | インターフェースアダプター | IF36 | 1 | 製品詳細 |
| ビートソニック | オススメテレビコントローラー (ステアリングスイッチタイプ) ※１ |
STN7228 | 1 | 製品詳細 |
| ビートソニック | オススメUSB/HDMI延長ケーブルシリーズ ※2 |
- | 1 | 製品詳細 |
| アマゾン | Fire TV Stick | - | 1 | 別途ご用意ください |
| デザリング可能なスマートフォンもしくは、モバイルWiFiルーター | - | 1 | 別途ご用意ください |
- ※1：
- テレビコントローラーはSTN7228もしくはTVK-72(またはその両方)が適合します。
- ※2：
- スペアスイッチホールに取付けの場合のみ必要
- 必ず空いているスペアスイッチホールがあることをご確認ください。
Amazon Fire TV Stickとは
Amazon Fire TV Stickとは、Amazonが販売する、HDMI端子対応のテレビに挿すだけで、簡単に映画やビデオをテレビの大画面で楽しめるデバイスです。

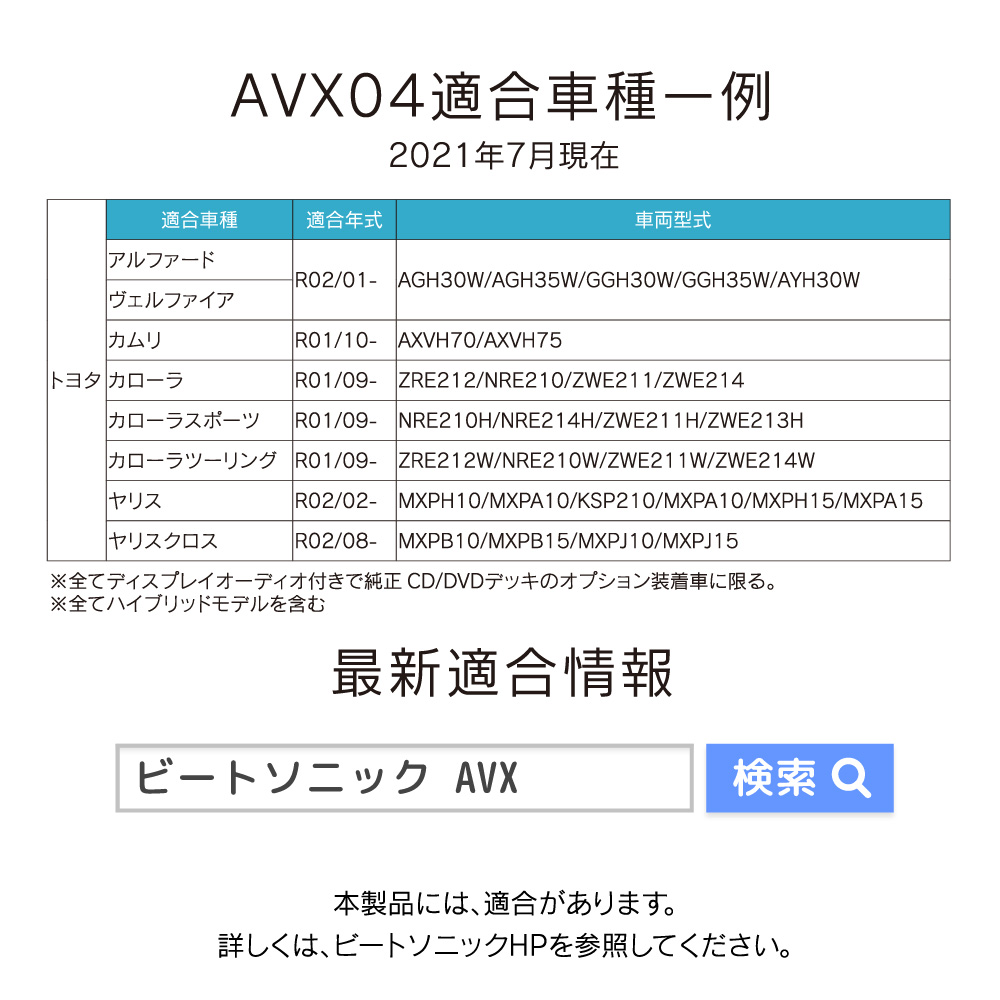

適合車種
■ディスプレイオーディオ用外部入力アダプターでできること
| 製品型番 | 映像入力機能 (アナログ) |
走行中の視聴 ナビ操作 |
純正CD/DVD デッキと併用 |
純正後席モニター への表示 |
|---|---|---|---|---|
| AVX02 | ※A | ※B | ||
| AVX04 | ※C | |||
| AVX05 | ※C | ※B |
- ※A 弊社製TVコントロ−ラーや他社製TVコントローラーの同時装着はできません。
- ※B 純正CD/DVD装着車の場合は、AVX04をお使いください。
- ※C 走行中に映像を視聴する場合は、弊社テレビコントローラー(STN7228)、TVK-72の取付けが必要です。
ディスプレイオーディオ ピッタリ製品診断！
最適な製品型番がわかったら下記の車種適合で対応しているか確認してみよう！
更新日：2024年1月30日
| 車種 | 年式 | 車両型式 | 純正装備 | 条件 | AVX 適合製品 |
別売スイッチ | 注意事項 |
|---|---|---|---|---|---|---|---|
| アクア | R03/07- | MXPK11/MXPK16/MXPK10/MXPK15 | ディスプレイオーディオ（7インチ/10.5インチ） | 純正CD/DVD付 | AVX04 | ||
| 純正CD/DVDなし | AVX02 | ||||||
| AVX05 | |||||||
| アルファード | R02/01-R05/06 | AYH30W/AGH30W/AGH35W/GGH30W/GGH35W | ディスプレイオーディオ | 純正CD/DVD付 | AVX04 | ||
| 純正CD/DVDなし | AVX02 | ||||||
| AVX05 | |||||||
| T-Connect SDナビ＋JBLプレミアムサウンドシステム | 取付不可 (HVXT01で 入力可能) |
||||||
| R05/06- | AAHH40W/AAHH45W/AGH40W/AGH45W | ディスプレイオーディオPlus(14インチ）+JBLプレミアムサウンドシステム | 取付不可 | ||||
| ディスプレイオーディオPlus(14インチ） | 取付不可 | ||||||
| ヴェルファイア | R02/01-R05/06 | AYH30W/AGH30W/AGH35W/GGH30W/GGH35W | ディスプレイオーディオ | 純正CD/DVD付 | AVX04 | ||
| 純正CD/DVDなし | AVX02 | ||||||
| AVX05 | |||||||
| T-Connect SDナビ＋JBLプレミアムサウンドシステム | 取付不可 (HVXT01で 入力可能) |
||||||
| R05/06- | AAHH40W/AAHH45W/TAHA40W/TAHA45W | ディスプレイオーディオPlus(14インチ）+JBLプレミアムサウンドシステム | 取付不可 | ||||
| ディスプレイオーディオPlus(14インチ） | 取付不可 | ||||||
| ヴォクシー | R04/01- | ZWR90W/ZWR95W/MZRA90W/MZRA95W | ディスプレイオーディオ（8インチ） | 取付不可 (HDK02で 入力可能) |
|||
| ディスプレイオーディオ Plus（10.5インチ） | 取付不可 | ||||||
| カムリ | R01/10- | AXVH70/AXVH75 | ディスプレイオーディオ | 純正CD/DVD付 | AVX04 | ||
| 純正CD/DVDなし | AVX02 | ||||||
| AVX05 | |||||||
| ディスプレイオーディオ＋JBLプレミアムサウンドシステム | 純正CD/DVD付 | AVX04 | |||||
| 純正CD/DVDなし | AVX02 | ||||||
| AVX05 | |||||||
| カローラ | R01/09-R04/10 | ZRE212/NRE210/ZWE211/ZWE214 | ディスプレイオーディオ（9インチ/7インチ） | 純正CD/DVD付 | AVX04 | ||
| 純正CD/DVDなし | AVX02 | ||||||
| AVX05 | |||||||
| R04/10- | ZWE215/ZWE219/MZEA17 | ディスプレイオーディオ（Plus10.5インチ/8インチ） | 取付不可 (HDC7で 入力可能) |
||||
| ディスプレイオーディオレス | 取付不可 | ||||||
| GR カローラ | R04/12- | GZEA14H | ディスプレイオーディオPlus(10.5インチ)＋JBLサウンドシステム | 取付不可 (HDC7で 入力可能) |
|||
| ディスプレイオーディオ(8インチ) | 取付不可 (HDC7で 入力可能) |
||||||
| カローラクロス | R03/09-R05/10 | ZSG10/ZVG11/ZVG15 | ディスプレイオーディオ（9インチ/7インチ） | 純正CD/DVD付 | AVX04 | ||
| 純正CD/DVDなし | AVX02 | ||||||
| AVX05 | |||||||
| R05/10- | ZVG13/ZVG16/MXGA10 | ディスプレイオーディオ(Plus10.5インチ/8インチ) | 取付不可 (HDC7で 入力可能) |
||||
| カローラスポーツ | R01/09-R04/10 | NRE210H/NRE214H/ZWE211H/ZWE213H | ディスプレイオーディオ（9インチ/7インチ） | 純正CD/DVD付 | AVX04 | ||
| 純正CD/DVDなし | AVX02 | ||||||
| AVX05 | |||||||
| R04/10- | ZWE219H/MZEA12H | ディスプレイオーディオ（Plus10.5インチ/8インチ） | 取付不可 (HDC7で 入力可能) |
||||
| ディスプレイオーディオレス | 取付不可 | ||||||
| カローラツーリング | R01/09-R04/10 | ZRE212W/NRE210W/ZWE211W/ZWE214W | ディスプレイオーディオ（9インチ/7インチ） | 純正CD/DVD付 | AVX04 | ||
| 純正CD/DVDなし | AVX02 | ||||||
| AVX05 | |||||||
| R04/10- | ZWE215W/ZWE219W/MZEA17W | ディスプレイオーディオ（Plus10.5インチ/8インチ） | 取付不可 (HDC7で 入力可能) |
||||
| ディスプレイオーディオレス | 取付不可 | ||||||
| クラウン | R02/11-R04/09 | ARS220/GWS224/AZSH20/AZSH21 | トヨタプレミアムサウンドシステム（12.3インチ） | 取付不可 (HVXT03で 入力可能) |
|||
| R02/11-R04/09 | ARS220/GWS224/AZSH20/AZSH21 | クラウン・スーパーライブサウンドシステム（12.3インチ） | |||||
| R02/11-R04/09 | ARS220/GWS224/AZSH20/AZSH21 | クラウン・ライブサウンドシステム（12.3インチ） | |||||
| R05/11- | AZSH32/KZSM30 | ディスプレイオーディオPlus(12.3インチ)＋トヨタプレミアムサウンドシステム | 取付不可 (HDC7で 入力可能) |
||||
| クラウン クロスオーバー | R04/09- | TZSH35/AZSH35 | ディスプレイオーディオPlus(12.3インチ)＋トヨタプレミアムサウンドシステム | 取付不可 (HDC7で 入力可能) |
|||
| ディスプレイオーディオ(12.3インチ) | 取付不可 (HDC7で 入力可能) |
||||||
| ディスプレイオーディオレス | 取付不可 | ||||||
| クラウン スポーツ | R05/11- | AZSH36W | ディスプレイオーディオPlus(12.3インチ)＋トヨタプレミアムサウンドシステム | 取付不可 (HDC7で 入力可能) |
|||
| グランエース | R01/12-R05/10 | GDH303W | ディスプレイオーディオ（8インチ） | 純正CD/DVD付 | AVX04 | ||
| 純正CD/DVDなし | AVX02 | ||||||
| AVX05 | |||||||
| グランエース | R05/10ｰ | GDH303W | ディスプレイオーディオPlus（8インチ） | 取付不可 | |||
| シエンタ | R04/08- | MXPL10G/MXPL15G/MXPC10G | ディスプレイオーディオ（Plus10.5インチ/8インチ） | 取付不可 (HDC7で 入力可能) |
|||
| ディスプレイオーディオレス | 取付不可 | ||||||
| ノア | R04/01- | ZWR90W/ZWR95W/MZRA90W/MZRA95W | ディスプレイオーディオ（8インチ） | 取付不可 (HDK02で 入力可能) |
|||
| ディスプレイオーディオ Plus（10.5インチ） | 取付不可 | ||||||
| ハイラックス | R05/09- | GUN125 | ディスプレイオーディオ（8インチ） | AVX02 | |||
| AVX05 | |||||||
| ハイラックス GR SPORT | R03/10- | GUN125 | ディスプレイオーディオ（8インチ） | AVX02 | |||
| AVX05 | |||||||
| ハリアー | R02/06-R04/10 | AXUH80/AXUH85/MXUA80/MXUA85 | ディスプレイオーディオ | AVX02 | 別売スイッチ必要 | ※1 | |
| AVX05 | |||||||
| T-Connect SDナビ＋JBLプレミアムサウンドシステム | 取付不可 (HVXT02で 入力可能) |
||||||
| R04/10- | AXUH80/AXUH85/MXUA80/MXUA85 | ディスプレイオーディオPlus(12.3インチ）+JBLプレミアムサウンドシステム | 取付不可 (HDC7で 入力可能) |
||||
| ディスプレイオーディオ（12.3インチ/8インチ） | 取付不可 (HDC7で 入力可能) |
||||||
| ハリアーPHEV | R04/10- | AXUP85 | ディスプレイオーディオPlus(12.3インチ）+JBLプレミアムサウンドシステム | 取付不可 (HDC7で 入力可能) |
|||
| プリウス | R03/06-R05/01 | ZVW51/ZVW55 | ディスプレイオーディオ | AVX02 | |||
| AVX05 | |||||||
| プリウス | R05/01- | MXWH60/ZVW60/MXWH65/ZVW65 | ディスプレイオーディオ Plus（12.3インチ） | 取付不可 (HDC7で 入力可能) |
|||
| ディスプレイオーディオ （12.3インチ/8インチ） | 取付不可 (HDC7で 入力可能) |
||||||
| プリウスPHV | R03/06-R05/03 | ZVW52 | ディスプレイオーディオ（8インチ） | AVX02 | |||
| AVX05 | |||||||
| ディスプレイオーディオ（8インチ）＋JBLサウンドシステム | 調査中 | ||||||
| プリウスPHEV | R05/03- | MXWH61 | ディスプレイオーディオ Plus（12.3インチ） | 取付不可 (HDC7で 入力可能) |
|||
| プリウスPHV GR SPORT | R03/06-R05/03 | ZVW52 | ディスプレイオーディオ | AVX02 | 別売スイッチ必要 | ※1 | |
| AVX05 | |||||||
| ヤリス | R02/02-R06/01 | KSP210/MXPA10/MXPA15/MXPH10/MXPH15 | ディスプレイオーディオ（8インチ/7インチ） | 純正CD/DVD付 | AVX04 | ||
| 純正CD/DVDなし | AVX02 | ||||||
| AVX05 | |||||||
| ヤリスクロス | R02/08-R06/01 | MXPB10/MXPB15/MXPJ10/MXPJ15 | ディスプレイオーディオ（8インチ/7インチ） | 純正CD/DVD付 | AVX04 | ||
| 純正CD/DVDなし | AVX02 | ||||||
| AVX05 | |||||||
| GR ヤリス | R02/09-R06/04 | GXPA16/MXPA12 | ディスプレイオーディオ | AVX02 | |||
| AVX05 | |||||||
| ディスプレイオーディオ＋JBLサウンドシステム | AVX02 | ||||||
| AVX05 | |||||||
| R06/04- | GXPA16 | ディスプレイオーディオPlus(8インチ)＋JBLサウンドシステム | 取付不可 (HDC7で 入力可能) |
||||
| ディスプレイオーディオ(8インチ)＋JBLサウンドシステム | 取付不可 (HDC7で 入力可能) |
||||||
| ディスプレイオーディオ(8インチ) | 取付不可 (HDC7で 入力可能) |
||||||
| ライズ | R01/11-R03/11 | A200A/A210A | ディスプレイオーディオ（9インチ） | 取付不可 | |||
| R03/11- | A201A/A202A/A210A | ディスプレイオーディオ（9インチ） | 取付不可 (HDC7で 入力可能) |
||||
| ランドクルーザー | R03/08- | FJA300W/VJA300W | T-Connectナビ＋JBLプレミアムサウンド（12.3インチ） | 取付不可 (HVXT03で 入力可能) |
|||
| T-Connectナビ＋10スピーカー（12.3インチ） | |||||||
| ディスプレイオーディオ（9インチ） | 純正CD/DVD付 | AVX04 | |||||
| 純正CD/DVDなし | AVX02 | 別売スイッチ必要 | ※1 | ||||
| AVX05 | |||||||
| ランドクルーザープラド | R02/08- | GDJ150W/GDJ151W/TRJ150W | ディスプレイオーディオ+スーパーライブサウンド | AVX02 | |||
| AVX05 | |||||||
| ルーミー | R02/09- | M900A/M910A | ディスプレイオーディオ | - | |||
| bZ4X | R04/05-R05/10 | XEAM10/YEAM15 | ディスプレイオーディオPlus(12.3インチ)＋JBLプレミアムサウンドシステム | 取付不可 (HDC7で 入力可能) |
|||
| R05/10- | XEAM10/YEAM15 | ディスプレイオーディオPlus(12.3インチ)＋JBLプレミアムサウンドシステム | 取付不可 (HDC7で 入力可能) |
||||
| ディスプレイオーディオPlus(12.3インチ) | 取付不可 (HDC7で 入力可能) |
||||||
| C-HR | R01/10- | NGX10/NGX50/ZYX11 | ディスプレイオーディオ | AVX02 | |||
| AVX05 | |||||||
| C-HR GR SPORT |
R01/10- | NGX10/NGX50/ZYX11 | ディスプレイオーディオ | AVX02 | 別売スイッチ必要 | ※1 | |
| AVX05 | |||||||
| MIRAI | R02/12-R04/12 | JPD20 | T-Connectナビ＋JBLプレミアムサウンド（12.3インチ） | 取付不可 (HVXT03で 入力可能) |
|||
| T-Connectナビ＋10スピーカー（12.3インチ） | |||||||
| R04/12- | JPD20 | ディスプレイオーディオPlus(12.3インチ)＋JBLプレミアムサウンドシステム | 取付不可 (HDC7で 入力可能) |
||||
| ディスプレイオーディオPlus(12.3インチ)＋10スピーカー | 取付不可 (HDC7で 入力可能) |
||||||
| RAV4 | R02/08-R04/10 | MXAA54/MXAA52/AXAH54/AXAH52 | ディスプレイオーディオ（9インチ/8インチ） | AVX02 | |||
| AVX05 | |||||||
| R04/10- | MXAA54/MXAA52/AXAH54/AXAH52 | ディスプレイオーディオ Plus（10.5インチ） | 取付不可 (HDC7で 入力可能) |
||||
| ディスプレイオーディオ（10.5インチ） | 取付不可 (HDC7で 入力可能) |
||||||
| ディスプレイオーディオ（8インチ） | 取付不可 (HDC7で 入力可能) |
||||||
| RAV4 PHV | R02/06- R04/10 | AXAP54 | ディスプレイオーディオ | AVX02 | 別売スイッチ必要 | ※1 | |
| AVX05 | |||||||
| RAV4 PHEV | R04/10- | AXAP54 | ディスプレイオーディオ Plus（10.5インチ） | 取付不可 (HDC7で 入力可能) |
|||
| ディスプレイオーディオ（10.5インチ） | 取付不可 (HDC7で 入力可能) |
- ※1：別売スイッチ AVX-SW1が必要です。
純正装備の見分け方
アルファード/ヴェルファイア及びハリアーの「ディスプレイオーディオ」と「T-Connect SDナビゲーション+JBLプレミアムサウンドシステム」の見分け方になります。
※アルファード/ヴェルファイアのT-Connect SDナビ＋JBLプレミアムサウンドシステム付車の場合はデジタルインプット「HVXT01」の製品ページをご覧ください。
仕様
AVX04
| 本体寸法 | 93.5×70×35（W×L×H） |
|---|---|
| 本体重量 | 150g（本体のみ） |
| 入力端子 | RCA1系統 |
| 入力映像信号 | NTSC（1Vpp） |
| 入力音声信号 | 2Vrms以下 |
| 接続用ハーネス長さ | 約60cm |
| 取扱説明書 |
|
|---|
2022年12月20日より接続のカプラー形状変更しました。
以前のAVX04の取扱説明書はこちら
| 取扱説明書 |
製品写真 |
|---|
同梱品
AVX04
- AVX04本体／
- 接続用ハーネス／
- プッシュスイッチ／
- アタッチメント3種（各1）／
- RCAケーブル1.5m（オス-オス）／
- ウレタンシート／
- 取扱説明書（保証書）／
注意事項
- T-CONNECT SDナビ+JBLプレミアムサウンドシステム付き車には適合しません。
- 入力はRCA（アナログ）端子です。HDMI機器の入力をする場合は、本製品の他にIF36（別売）の取付けが必要です。
- 走行中に映像を視聴する場合は、テレビコントローラー（別売）の取付けが必要です。
- 接続する機器や再生ソースにより音量が異なります。ソースを切替える時は音量差にご注意ください。
当製品のみでiPhoneミラーリングや動画配信サービスを視聴できるようにはなりません。映像変換器やミラーリングキットと合わせてご利用ください。
- iPhoneミラーリングをする場合・・・IF36をご準備ください。
- アマゾンFireTVを映す場合・・・アマゾンFireTVの他にIF36をご準備ください。
ギャラリー
- 外部入力アダプター
AVX04 - 希望小売価格:19,800円(税込)
(税抜:18,000円) - JANコード：4944799039901
■トヨタ専用 ディスプレイオーディオ外部入力アダプター
■トヨタ ディスプレイオーディオ付+純正CD/DVDデッキ装着車に外部入力が追加できます。
