ディスプレイオーディオ用 外部入力アダプター
(特許取得済)
TOYOTAディスプレイオーディオとは
2019年9月に発売されたカローラを皮切りにカムリ、C-HR、グランエースと続々とトヨタ車に標準採用されている次世代デッキです。従来のディーラーオプションナビとの大きな違いは外部入力機能がない事です。外部入力機能がないのでiPhoneミラーリングでYouTubeを視聴したり、FireTVを使って動画配信サービスを視聴することができません。
特徴
トヨタ ディスプレイオーディオに映像入力できる！
ビートソニックが開発した外部入力アダプターを使うことによって、ディスプレイオーディオに映像と音声の入力が可能になります。これにより不可能だと思われてきたiPhoneをつないでのミラーリングやFireTVをつないでの動画配信サービスの視聴が可能になります！
※スマートフォンやアプリにより視聴できない場合があります。
※HDMI出力機器を接続するためにはIF36が必要となります。
純正リアモニターにも出力可能！
AVX02/05で入力された映像ソースは純正リアモニターでも楽しむことができます。
特許取得済
ビートソニックは独自のトヨタ純正のディスプレイオーディオへの映像入力技術で特許を取得済です。

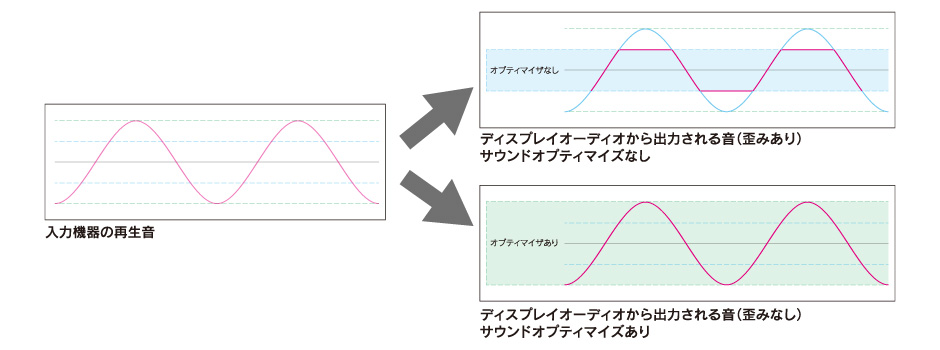

ビートソニックオリジナル歪み抑制回路
音の歪みを大幅に抑える
音の歪みを大幅に抑える
「Sound Optimize（サウンドオプティマイズ）機能」搭載
音声部分に純正システムと同様のバランス伝送を可能とするビートソニックオリジナル機能「Sound Optimize（サウンドオプティマイズ）機能」を搭載し、RCAの入力からでも純正と同じバランス伝送方式に変換することにより、接続機器の音声出力が大きな場合でも音割れや歪みを防ぐことを可能にしました。 ディスプレイオーディオ（DA）に一般的なRCAの伝送方式（アンバランス伝送）で直接入力すると、大きな入力に耐えられず音が歪んでしまいます。AVX02は「Sound Optimize機能」を使用することにより、最適な伝送方式に変換されるため音の歪みが大幅に抑えられますので、快適にお楽しみいただけます。
車両への接続はカプラーオン！
配線加工がいらないカプラー接続なので簡単に純正の状態に戻せます。
走行中の視聴機能付きと視聴機能なし製品をラインナップ
走行中に映像が視聴ができるテレビコントローラー機能搭載のAVX02と、走行中の視聴機能は要らない、または既に機能があるお車に最適なAVX05をラインナップ
※純正CD/DVD搭載車はAVX04をご使用ください。
当製品のみでiPhoneミラーリングや動画配信サービスを視聴できるようにはなりません。映像変換器やミラーリングキットと合わせてご利用ください。
- iPhoneミラーリングをする場合・・・IF36をご準備ください。
- アマゾンFireTVを映す場合・・・アマゾンFireTVの他にIF36をご準備ください。
関連動画

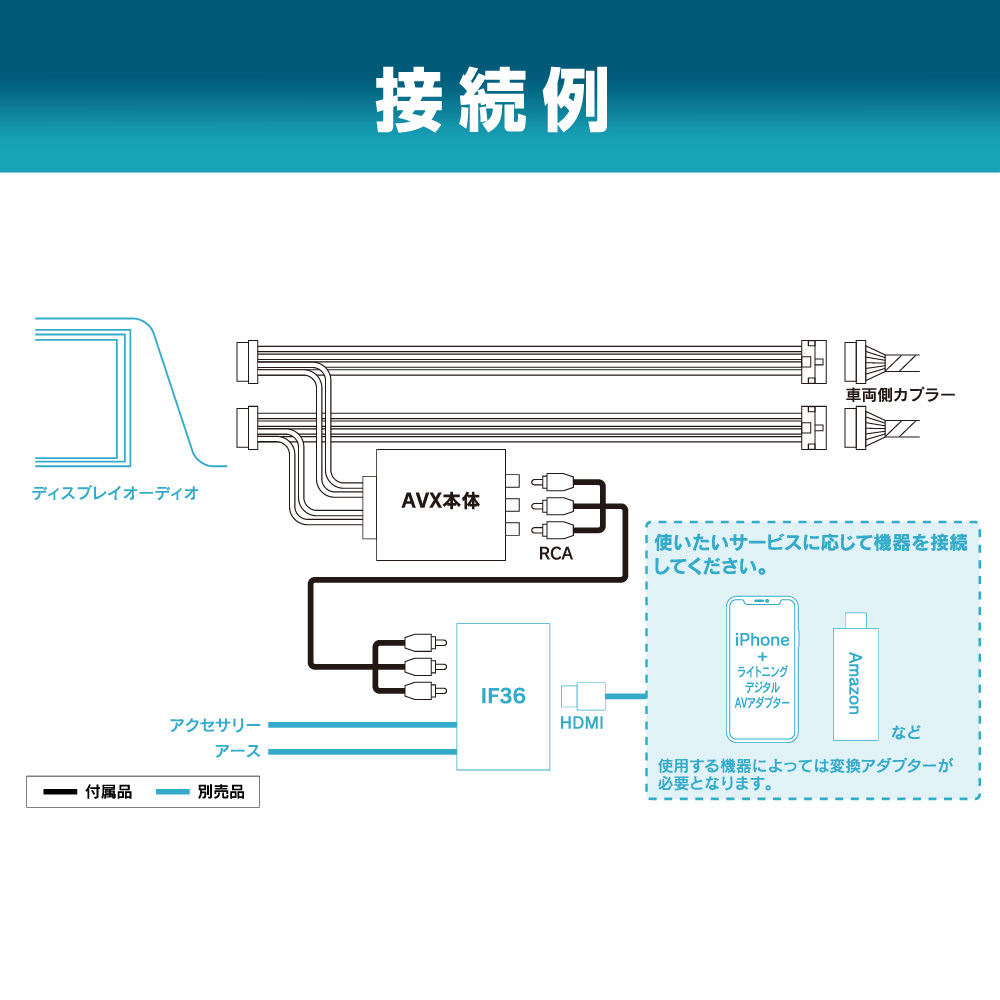

接続例
下記のボタンから選択してください。
iPhoneをつなぐ場合
上記接続で使用する製品
| メーカー | 製品 | 型番 | 数量 | |
|---|---|---|---|---|
| ビートソニック | 外部入力アダプター | AVX02 or AVX05 | 1 | |
| ビートソニック | インターフェースアダプター | IF36 | 1 | 製品詳細 |
| ビートソニック | HDMIケーブル(2m) | HDC2A | 1 | 製品詳細 |
| アップル | Lightning-Digital AVアダプタ | - | 1 | 別途ご用意ください |
| アップル | Lightning-USBケーブル | - | 1 | 別途ご用意ください |
| アップル | iPhoneもしくはiPad | - | 1 | 別途ご用意ください |
上記接続での注意事項
- 使用するアプリケーションによっては、外部出力に対応していないものがあります。

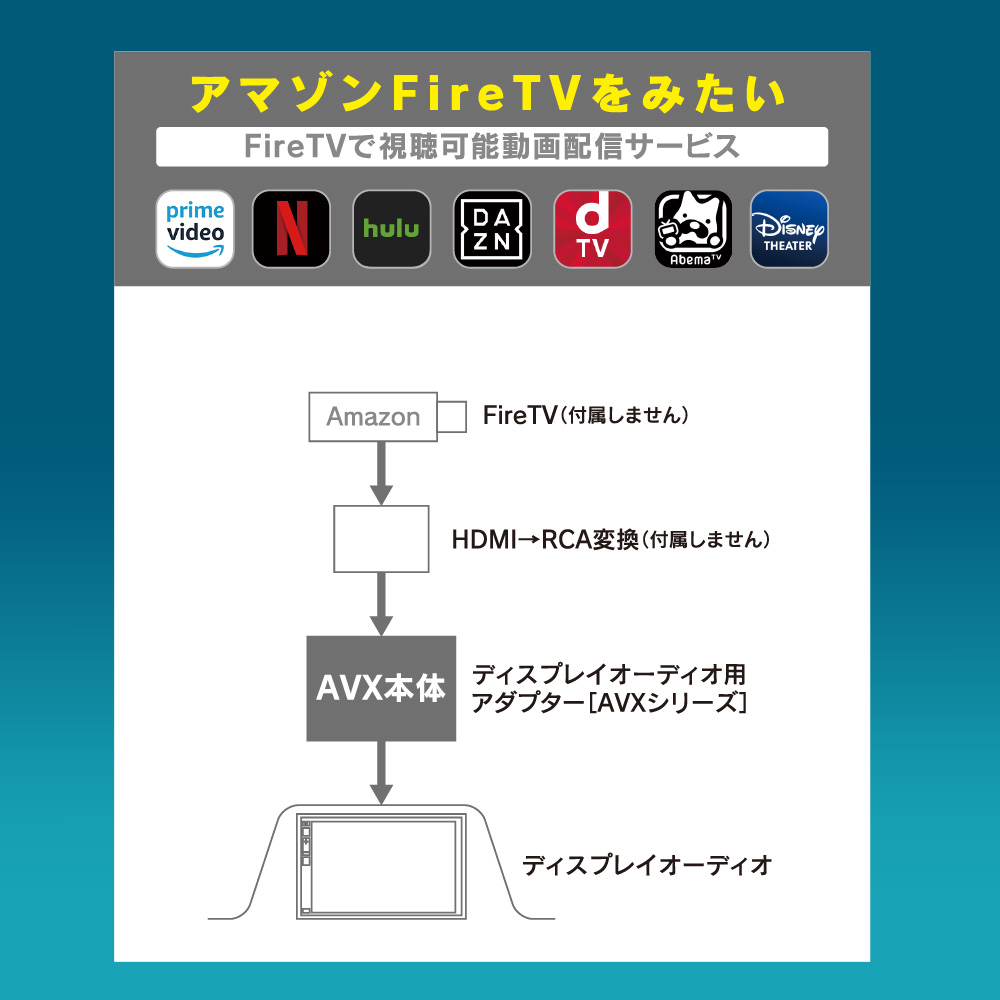

Amazon Fire TV をつなぐ場合
上記接続で使用する製品
| メーカー | 製品 | 型番 | 数量 | |
|---|---|---|---|---|
| ビートソニック | 外部入力アダプター | AVX02 or AVX05 | 1 | |
| ビートソニック | インターフェースアダプター | IF36 | 1 | 製品詳細 |
| アマゾン | Fire TV Stick | - | 1 | 別途ご用意ください |
| デザリング可能なスマートフォンもしくは、モバイルWiFiルーター | - | 1 | 別途ご用意ください |
Amazon Fire TV Stickとは
Amazon Fire TV Stickとは、Amazonが販売する、HDMI端子対応のテレビに挿すだけで、簡単に映画やビデオをテレビの大画面で楽しめるデバイスです。
適合車種
■ディスプレイオーディオ用外部入力アダプターでできること
| 製品型番 | 映像入力機能 (アナログ) |
走行中の視聴 ナビ操作 |
純正CD/DVD デッキと併用 |
純正後席モニター への表示 |
|---|---|---|---|---|
| AVX02 | ※A | ※B | ||
| AVX04 | ※C | |||
| AVX05 | ※C | ※B |
- ※A 弊社製TVコントロ−ラーや他社製TVコントローラーの同時装着はできません。
- ※B 純正CD/DVD装着車の場合は、AVX04をお使いください。
- ※C 走行中に映像を視聴する場合は、弊社テレビコントローラー(STN7228)、TVK-72の取付けが必要です。
ディスプレイオーディオ ピッタリ製品診断！
最適な製品型番がわかったら下記の車種適合で対応しているか確認してみよう！
更新日：2024年1月30日
| 車種 | 年式 | 車両型式 | 純正装備 | 条件 | AVX 適合製品 |
別売スイッチ | 注意事項 |
|---|---|---|---|---|---|---|---|
| アクア | R03/07- | MXPK11/MXPK16/MXPK10/MXPK15 | ディスプレイオーディオ（7インチ/10.5インチ） | 純正CD/DVD付 | AVX04 | ||
| 純正CD/DVDなし | AVX02 | ||||||
| AVX05 | |||||||
| アルファード | R02/01-R05/06 | AYH30W/AGH30W/AGH35W/GGH30W/GGH35W | ディスプレイオーディオ | 純正CD/DVD付 | AVX04 | ||
| 純正CD/DVDなし | AVX02 | ||||||
| AVX05 | |||||||
| T-Connect SDナビ＋JBLプレミアムサウンドシステム | 取付不可 (HVXT01で 入力可能) |
||||||
| R05/06- | AAHH40W/AAHH45W/AGH40W/AGH45W | ディスプレイオーディオPlus(14インチ）+JBLプレミアムサウンドシステム | 取付不可 | ||||
| ディスプレイオーディオPlus(14インチ） | 取付不可 | ||||||
| ヴェルファイア | R02/01-R05/06 | AYH30W/AGH30W/AGH35W/GGH30W/GGH35W | ディスプレイオーディオ | 純正CD/DVD付 | AVX04 | ||
| 純正CD/DVDなし | AVX02 | ||||||
| AVX05 | |||||||
| T-Connect SDナビ＋JBLプレミアムサウンドシステム | 取付不可 (HVXT01で 入力可能) |
||||||
| R05/06- | AAHH40W/AAHH45W/TAHA40W/TAHA45W | ディスプレイオーディオPlus(14インチ）+JBLプレミアムサウンドシステム | 取付不可 | ||||
| ディスプレイオーディオPlus(14インチ） | 取付不可 | ||||||
| ヴォクシー | R04/01- | ZWR90W/ZWR95W/MZRA90W/MZRA95W | ディスプレイオーディオ（8インチ） | 取付不可 (HDK02で 入力可能) |
|||
| ディスプレイオーディオ Plus（10.5インチ） | 取付不可 | ||||||
| カムリ | R01/10- | AXVH70/AXVH75 | ディスプレイオーディオ | 純正CD/DVD付 | AVX04 | ||
| 純正CD/DVDなし | AVX02 | ||||||
| AVX05 | |||||||
| ディスプレイオーディオ＋JBLプレミアムサウンドシステム | 純正CD/DVD付 | AVX04 | |||||
| 純正CD/DVDなし | AVX02 | ||||||
| AVX05 | |||||||
| カローラ | R01/09-R04/10 | ZRE212/NRE210/ZWE211/ZWE214 | ディスプレイオーディオ（9インチ/7インチ） | 純正CD/DVD付 | AVX04 | ||
| 純正CD/DVDなし | AVX02 | ||||||
| AVX05 | |||||||
| R04/10- | ZWE215/ZWE219/MZEA17 | ディスプレイオーディオ（Plus10.5インチ/8インチ） | 取付不可 (HDC7で 入力可能) |
||||
| ディスプレイオーディオレス | 取付不可 | ||||||
| GR カローラ | R04/12- | GZEA14H | ディスプレイオーディオPlus(10.5インチ)＋JBLサウンドシステム | 取付不可 (HDC7で 入力可能) |
|||
| ディスプレイオーディオ(8インチ) | 取付不可 (HDC7で 入力可能) |
||||||
| カローラクロス | R03/09-R05/10 | ZSG10/ZVG11/ZVG15 | ディスプレイオーディオ（9インチ/7インチ） | 純正CD/DVD付 | AVX04 | ||
| 純正CD/DVDなし | AVX02 | ||||||
| AVX05 | |||||||
| R05/10- | ZVG13/ZVG16/MXGA10 | ディスプレイオーディオ(Plus10.5インチ/8インチ) | 取付不可 (HDC7で 入力可能) |
||||
| カローラスポーツ | R01/09-R04/10 | NRE210H/NRE214H/ZWE211H/ZWE213H | ディスプレイオーディオ（9インチ/7インチ） | 純正CD/DVD付 | AVX04 | ||
| 純正CD/DVDなし | AVX02 | ||||||
| AVX05 | |||||||
| R04/10- | ZWE219H/MZEA12H | ディスプレイオーディオ（Plus10.5インチ/8インチ） | 取付不可 (HDC7で 入力可能) |
||||
| ディスプレイオーディオレス | 取付不可 | ||||||
| カローラツーリング | R01/09-R04/10 | ZRE212W/NRE210W/ZWE211W/ZWE214W | ディスプレイオーディオ（9インチ/7インチ） | 純正CD/DVD付 | AVX04 | ||
| 純正CD/DVDなし | AVX02 | ||||||
| AVX05 | |||||||
| R04/10- | ZWE215W/ZWE219W/MZEA17W | ディスプレイオーディオ（Plus10.5インチ/8インチ） | 取付不可 (HDC7で 入力可能) |
||||
| ディスプレイオーディオレス | 取付不可 | ||||||
| クラウン | R02/11-R04/09 | ARS220/GWS224/AZSH20/AZSH21 | トヨタプレミアムサウンドシステム（12.3インチ） | 取付不可 (HVXT03で 入力可能) |
|||
| R02/11-R04/09 | ARS220/GWS224/AZSH20/AZSH21 | クラウン・スーパーライブサウンドシステム（12.3インチ） | |||||
| R02/11-R04/09 | ARS220/GWS224/AZSH20/AZSH21 | クラウン・ライブサウンドシステム（12.3インチ） | |||||
| R05/11- | AZSH32/KZSM30 | ディスプレイオーディオPlus(12.3インチ)＋トヨタプレミアムサウンドシステム | 取付不可 (HDC7で 入力可能) |
||||
| クラウン クロスオーバー | R04/09- | TZSH35/AZSH35 | ディスプレイオーディオPlus(12.3インチ)＋トヨタプレミアムサウンドシステム | 取付不可 (HDC7で 入力可能) |
|||
| ディスプレイオーディオ(12.3インチ) | 取付不可 (HDC7で 入力可能) |
||||||
| ディスプレイオーディオレス | 取付不可 | ||||||
| クラウン スポーツ | R05/11- | AZSH36W | ディスプレイオーディオPlus(12.3インチ)＋トヨタプレミアムサウンドシステム | 取付不可 (HDC7で 入力可能) |
|||
| グランエース | R01/12-R05/10 | GDH303W | ディスプレイオーディオ（8インチ） | 純正CD/DVD付 | AVX04 | ||
| 純正CD/DVDなし | AVX02 | ||||||
| AVX05 | |||||||
| グランエース | R05/10ｰ | GDH303W | ディスプレイオーディオPlus（8インチ） | 取付不可 | |||
| シエンタ | R04/08- | MXPL10G/MXPL15G/MXPC10G | ディスプレイオーディオ（Plus10.5インチ/8インチ） | 取付不可 (HDC7で 入力可能) |
|||
| ディスプレイオーディオレス | 取付不可 | ||||||
| ノア | R04/01- | ZWR90W/ZWR95W/MZRA90W/MZRA95W | ディスプレイオーディオ（8インチ） | 取付不可 (HDK02で 入力可能) |
|||
| ディスプレイオーディオ Plus（10.5インチ） | 取付不可 | ||||||
| ハイラックス | R05/09- | GUN125 | ディスプレイオーディオ（8インチ） | AVX02 | |||
| AVX05 | |||||||
| ハイラックス GR SPORT | R03/10- | GUN125 | ディスプレイオーディオ（8インチ） | AVX02 | |||
| AVX05 | |||||||
| ハリアー | R02/06-R04/10 | AXUH80/AXUH85/MXUA80/MXUA85 | ディスプレイオーディオ | AVX02 | 別売スイッチ必要 | ※1 | |
| AVX05 | |||||||
| T-Connect SDナビ＋JBLプレミアムサウンドシステム | 取付不可 (HVXT02で 入力可能) |
||||||
| R04/10- | AXUH80/AXUH85/MXUA80/MXUA85 | ディスプレイオーディオPlus(12.3インチ）+JBLプレミアムサウンドシステム | 取付不可 (HDC7で 入力可能) |
||||
| ディスプレイオーディオ（12.3インチ/8インチ） | 取付不可 (HDC7で 入力可能) |
||||||
| ハリアーPHEV | R04/10- | AXUP85 | ディスプレイオーディオPlus(12.3インチ）+JBLプレミアムサウンドシステム | 取付不可 (HDC7で 入力可能) |
|||
| プリウス | R03/06-R05/01 | ZVW51/ZVW55 | ディスプレイオーディオ | AVX02 | |||
| AVX05 | |||||||
| プリウス | R05/01- | MXWH60/ZVW60/MXWH65/ZVW65 | ディスプレイオーディオ Plus（12.3インチ） | 取付不可 (HDC7で 入力可能) |
|||
| ディスプレイオーディオ （12.3インチ/8インチ） | 取付不可 (HDC7で 入力可能) |
||||||
| プリウスPHV | R03/06-R05/03 | ZVW52 | ディスプレイオーディオ（8インチ） | AVX02 | |||
| AVX05 | |||||||
| ディスプレイオーディオ（8インチ）＋JBLサウンドシステム | 調査中 | ||||||
| プリウスPHEV | R05/03- | MXWH61 | ディスプレイオーディオ Plus（12.3インチ） | 取付不可 (HDC7で 入力可能) |
|||
| プリウスPHV GR SPORT | R03/06-R05/03 | ZVW52 | ディスプレイオーディオ | AVX02 | 別売スイッチ必要 | ※1 | |
| AVX05 | |||||||
| ヤリス | R02/02-R06/01 | KSP210/MXPA10/MXPA15/MXPH10/MXPH15 | ディスプレイオーディオ（8インチ/7インチ） | 純正CD/DVD付 | AVX04 | ||
| 純正CD/DVDなし | AVX02 | ||||||
| AVX05 | |||||||
| ヤリスクロス | R02/08-R06/01 | MXPB10/MXPB15/MXPJ10/MXPJ15 | ディスプレイオーディオ（8インチ/7インチ） | 純正CD/DVD付 | AVX04 | ||
| 純正CD/DVDなし | AVX02 | ||||||
| AVX05 | |||||||
| GR ヤリス | R02/09-R06/04 | GXPA16/MXPA12 | ディスプレイオーディオ | AVX02 | |||
| AVX05 | |||||||
| ディスプレイオーディオ＋JBLサウンドシステム | AVX02 | ||||||
| AVX05 | |||||||
| R06/04- | GXPA16 | ディスプレイオーディオPlus(8インチ)＋JBLサウンドシステム | 取付不可 (HDC7で 入力可能) |
||||
| ディスプレイオーディオ(8インチ)＋JBLサウンドシステム | 取付不可 (HDC7で 入力可能) |
||||||
| ディスプレイオーディオ(8インチ) | 取付不可 (HDC7で 入力可能) |
||||||
| ライズ | R01/11-R03/11 | A200A/A210A | ディスプレイオーディオ（9インチ） | 取付不可 | |||
| R03/11- | A201A/A202A/A210A | ディスプレイオーディオ（9インチ） | 取付不可 (HDC7で 入力可能) |
||||
| ランドクルーザー | R03/08- | FJA300W/VJA300W | T-Connectナビ＋JBLプレミアムサウンド（12.3インチ） | 取付不可 (HVXT03で 入力可能) |
|||
| T-Connectナビ＋10スピーカー（12.3インチ） | |||||||
| ディスプレイオーディオ（9インチ） | 純正CD/DVD付 | AVX04 | |||||
| 純正CD/DVDなし | AVX02 | 別売スイッチ必要 | ※1 | ||||
| AVX05 | |||||||
| ランドクルーザープラド | R02/08- | GDJ150W/GDJ151W/TRJ150W | ディスプレイオーディオ+スーパーライブサウンド | AVX02 | |||
| AVX05 | |||||||
| ルーミー | R02/09- | M900A/M910A | ディスプレイオーディオ | - | |||
| bZ4X | R04/05-R05/10 | XEAM10/YEAM15 | ディスプレイオーディオPlus(12.3インチ)＋JBLプレミアムサウンドシステム | 取付不可 (HDC7で 入力可能) |
|||
| R05/10- | XEAM10/YEAM15 | ディスプレイオーディオPlus(12.3インチ)＋JBLプレミアムサウンドシステム | 取付不可 (HDC7で 入力可能) |
||||
| ディスプレイオーディオPlus(12.3インチ) | 取付不可 (HDC7で 入力可能) |
||||||
| C-HR | R01/10- | NGX10/NGX50/ZYX11 | ディスプレイオーディオ | AVX02 | |||
| AVX05 | |||||||
| C-HR GR SPORT |
R01/10- | NGX10/NGX50/ZYX11 | ディスプレイオーディオ | AVX02 | 別売スイッチ必要 | ※1 | |
| AVX05 | |||||||
| MIRAI | R02/12-R04/12 | JPD20 | T-Connectナビ＋JBLプレミアムサウンド（12.3インチ） | 取付不可 (HVXT03で 入力可能) |
|||
| T-Connectナビ＋10スピーカー（12.3インチ） | |||||||
| R04/12- | JPD20 | ディスプレイオーディオPlus(12.3インチ)＋JBLプレミアムサウンドシステム | 取付不可 (HDC7で 入力可能) |
||||
| ディスプレイオーディオPlus(12.3インチ)＋10スピーカー | 取付不可 (HDC7で 入力可能) |
||||||
| RAV4 | R02/08-R04/10 | MXAA54/MXAA52/AXAH54/AXAH52 | ディスプレイオーディオ（9インチ/8インチ） | AVX02 | |||
| AVX05 | |||||||
| R04/10- | MXAA54/MXAA52/AXAH54/AXAH52 | ディスプレイオーディオ Plus（10.5インチ） | 取付不可 (HDC7で 入力可能) |
||||
| ディスプレイオーディオ（10.5インチ） | 取付不可 (HDC7で 入力可能) |
||||||
| ディスプレイオーディオ（8インチ） | 取付不可 (HDC7で 入力可能) |
||||||
| RAV4 PHV | R02/06- R04/10 | AXAP54 | ディスプレイオーディオ | AVX02 | 別売スイッチ必要 | ※1 | |
| AVX05 | |||||||
| RAV4 PHEV | R04/10- | AXAP54 | ディスプレイオーディオ Plus（10.5インチ） | 取付不可 (HDC7で 入力可能) |
|||
| ディスプレイオーディオ（10.5インチ） | 取付不可 (HDC7で 入力可能) |
- ※1：別売スイッチ AVX-SW1が必要です。

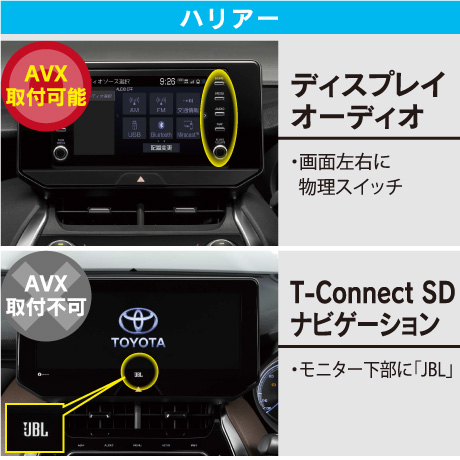

純正装備の見分け方
アルファード/ヴェルファイア及びハリアーの「ディスプレイオーディオ」と「T-Connect SDナビゲーション+JBLプレミアムサウンドシステム」の見分け方になります。
※アルファード/ヴェルファイアのT-Connect SDナビ＋JBLプレミアムサウンドシステム付車の場合はデジタルインプット「HVXT01」の製品ページをご覧ください。
別売スイッチについて
AVX-SW1
- ■AVXと本製品を併用することにより、AVX適合車種が拡充されます。ステアリングに電話スイッチがない車両や電話スイッチがAVX操作に使えない車両でも、オプションスイッチ操作でAVXの操作ができます。
- ■TOYOTA車のスペアスイッチホールに装着するアタッチメント(3種類)を付属しています。
仕様
AVX02
| 本体外形寸法 | 105mm×115mm×25mm（W×L×H） |
|---|---|
| 本体重量 | 150g（本体のみ） |
| 接続端子 | RCA |
| 入力映像信号 | NTSC 1Vpp |
| 入力音声信号 | 2Vrms以下 |
| 取扱説明書 |
|
|---|
AVX05
| 本体寸法 | 105mm×115mm×25mm(W×L×H) |
|---|---|
| 本体重量 | 150g（本体のみ） |
| 接続端子 | RCA |
| 入力映像信号 | NTSC 1Vpp |
| 入力音声信号 | 2Vrms以下 |
| 取扱説明書 |
|
|---|
2022年4月より接続のカプラー形状変更しました。以前のAVX02の取扱説明書はこちら
同梱品
AVX02
- AVX02本体／
- 専用ケーブル（60cm）／
- ウレタンシート（3枚）／
- RCAケーブル（1.5m）／
- ポジタップ（2）／
- 取扱説明書/保証書／
AVX05
- AVX05本体／
- 専用ケーブル（60cm）／
- ウレタンシート（3枚）／
- RCAケーブル（1.5m）／
- ポジタップ（2）／
- 取扱説明書/保証書／
注意事項
- 弊社TVコントローラーや他社TVコントローラーの同時装着はできません。(製品型番：AVX02)
- 走行中に映像を視聴する場合は、テレビコントローラー（別売）の取付けが必要です。(製品型番：AVX05)
- 純正CD/DVDデッキ付車は純正CD/DVDデッキが使用できなくなります。
- ステアリングに電話スイッチがない車両には適合しません。
- 本製品には適合がございます。適合情報をご確認の上、ご購入ください。
- 純正CD/DVD装着車の場合は、AVX04をお使いください。
当製品のみでiPhoneミラーリングや動画配信サービスを視聴できるようにはなりません。映像変換器やミラーリングキットと合わせてご利用ください。
- iPhoneミラーリングをする場合・・・IF36をご準備ください。
- アマゾンFireTVを映す場合・・・アマゾンFireTVの他にIF36をご準備ください。
ギャラリー
- 外部入力アダプター
AVX05 - 希望小売価格:26,400円(税込)
(税抜:24,000円) - JANコード：4944799040822
■トヨタ専用 ディスプレイオーディオ外部入力アダプター(テレビコントローラー機能なしです)
■トヨタ ディスプレイオーディオ付車に外部入力が追加できます。
- 外部入力アダプター
AVX02 - 希望小売価格:30,800円(税込)
(税抜:28,000円) - JANコード：4944799038867
■トヨタ専用 ディスプレイオーディオ外部入力アダプター
■テレビコントローラー機能付
■トヨタ ディスプレイオーディオ付車に外部入力できます。
- AVX用オプションスイッチ
AVX-SW1 - 希望小売価格:3,850円(税込)
(税抜:3,500円) - JANコード：4944799039246
■トヨタ ディスプレイオーディオ外部入力アダプター専用
■ステアリングスイッチの無いGRスポーツ系の車種や一部のディスプレイオーディオ付車にAVXシリーズが適合します。
