設定の基本的考え方

リスニングポイントを中心に半径204cmの円を描き、その円の内側エリアが設定の範囲となります。（数値の最大値は204cm ） 半径204cmの円周上からスピーカーまでの距離をタイムアライメント設定に入力します。
※リスニングポイントから204cmを超えるスピーカーの設定値はすべて「204cm」となります。例：245cm → 204cm　

普通自動車の場合

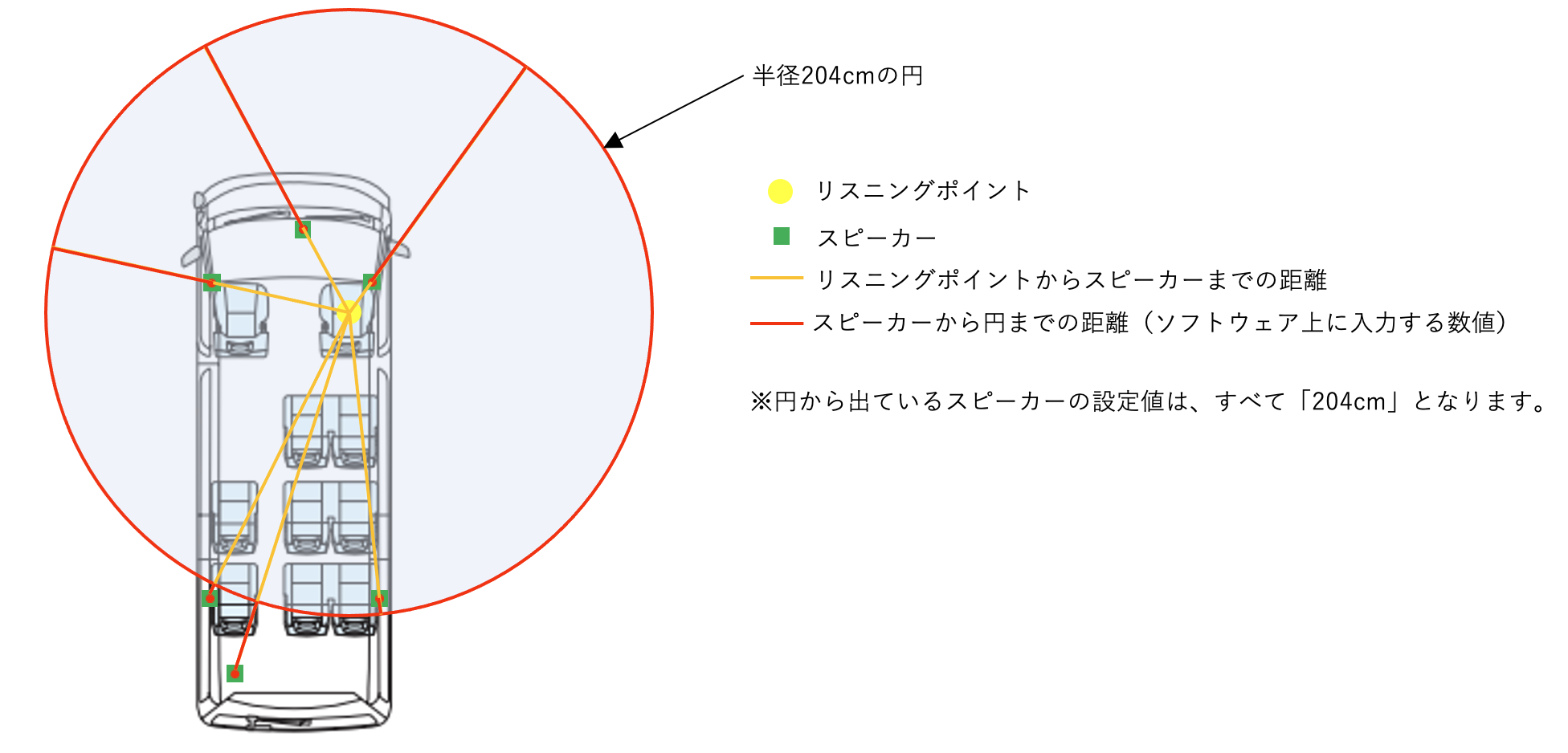

大型バンの場合

タイムアライメント計算フォーム使い方

計算方法

タイムアライメント計算フォームをお使いいただくことにより、簡単にソフトウェア上に入力する設定値を計算することができます。

［例］

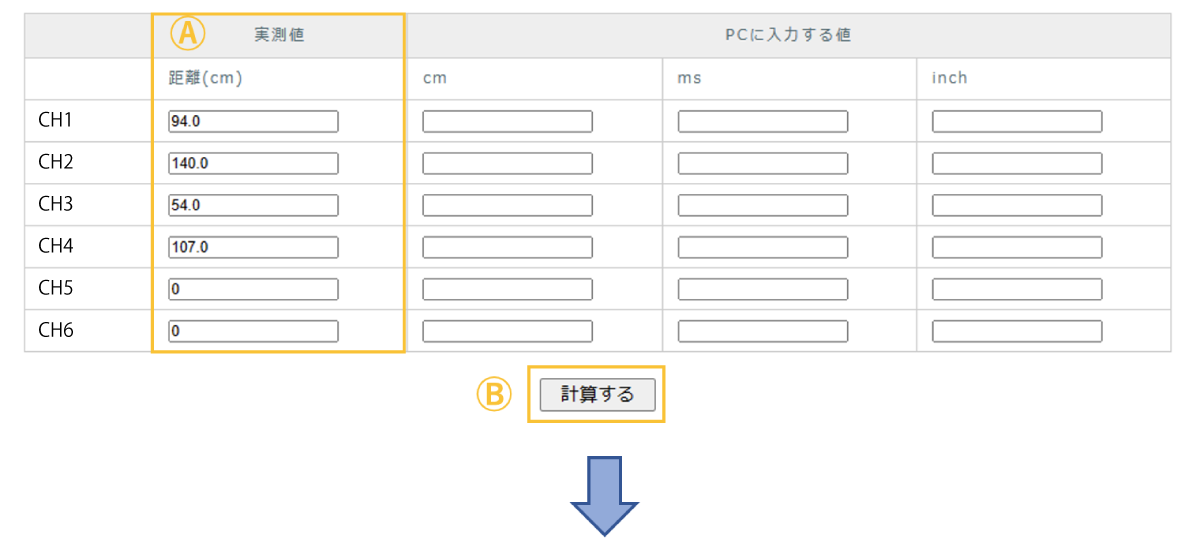

１、 リスニングポイントから各スピーカーまでの距離を計測し、表「A」(実測値)に入力し、 「B」計算するボタンをクリックする。 　CH1：94.0　　CH2：140.0　　CH3：54.0　　CH4：107.0　　CH5：0　　CH6：0　

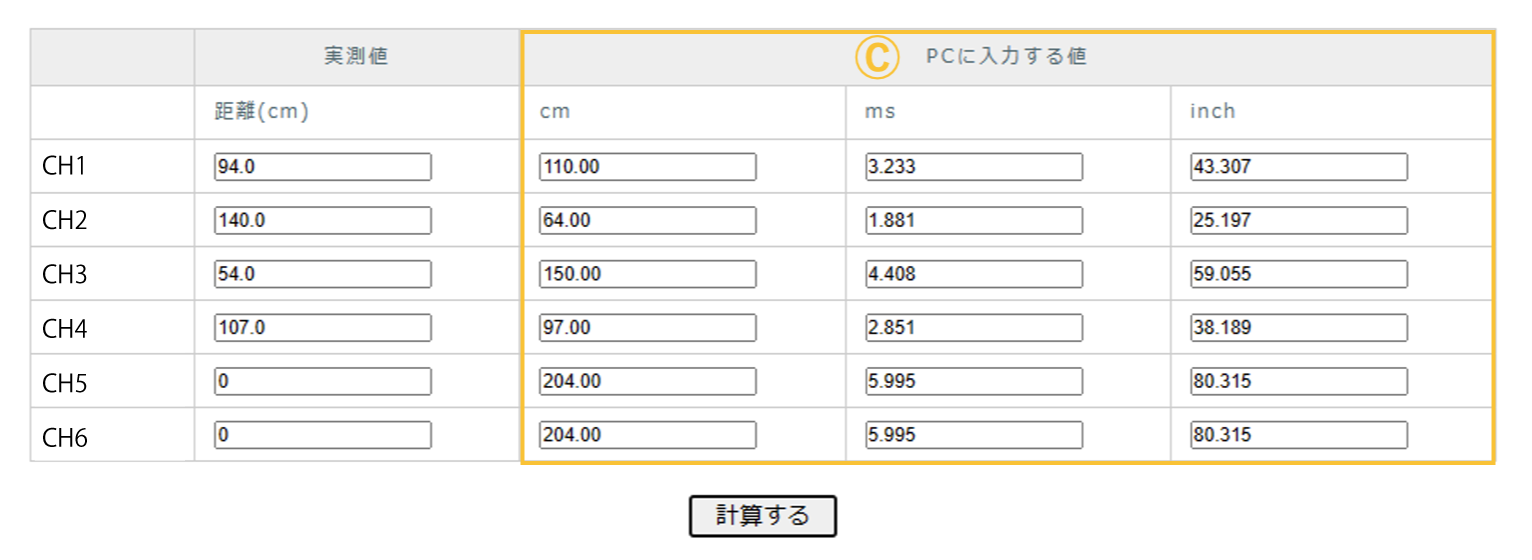

２、 表「C」に表示された数値がタイムアライメント設定に入力する数値です。（各単位で表示）　
cmで入力した場合、ms・inchにも自動反映されます。［例］110cmで入力 → 単位をmsに変更すると3.240ms　

※ cmの単位は「0.34cm」です。そのため入力された数値は0.34cm単位で変換されます。例）10.000cm→9.860cm。CH変更など、画面が再描画された際に値が0.34cm単位に変換されます。（画面が再描画されるまでは入力した数値のまま表示されます。）

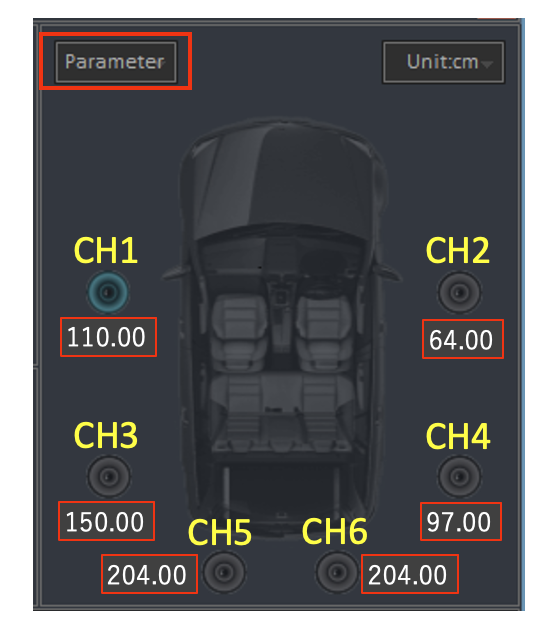

３、 表Cに表示された数値を［Sound Controller］の「Parameter設定」各CHに入力します。（単位：cm）

タイムアライメント計算フォーム

上記「タイムアライメント計算フォーム使い方」をよく読んで以下のフォームに数値を入力し「計算する」ボタンをクリックしてください。

下記QRをスマホで読めばスマホでも入力値の確認ができます。
